| 아니요. | 유형 | 외부 직경 (mm) | 작업 압력 (바) | 테스트 압력 (바) | 물 용량 (L) | 디자인 벽 두께 (MM) | 재료 | 높이 (mm) | 기준 |
| 1 | 108-2-21A | 108 | 210 | 315 | 2 | 2.8 | 34CRMO4 | 310 | ISO9809-1 GB/T5099.1 |
| 2 | 108-2.5-21A | 2.5 | 375 | ||||||
| 3 | 108-3-21A | 3 | 440 | ||||||
| 4 | 108-3.5-21A | 3.5 | 510 | ||||||
| 5 | 108-4-21A | 4 | 570 | ||||||
| 6 | 140-4-21A | 140 | 210 | 315 | 4 | 3.6 | 34CRMO4 | 400 | ISO9809-1 GB/T5099.1 |
| 7 | 140-5-21A | 5 | 480 | ||||||
| 8 | 140-6-21A | 6 | 550 | ||||||
| 9 | 140-7-21A | 7 | 620 | ||||||
| 10 | 140-7.5-21A | 7.5 | 660 | ||||||
| 11 | 140-8-21A | 8 | 690 | ||||||
| 12 | 140-9-21A | 9 | 760 | ||||||
| 13 | 140-10-21A | 10 | 830 | ||||||
| 14 | 12-21A | 12 | 970 | ||||||
| 15 | 140-4-21A | 140 | 300 | 450 | 4 | 4.6 | 34CRMO4 | 400 | ISO9809-1 GB/T5099.1 |
| 16 | 140-5-21A | 5 | 480 | ||||||
| 17 | 140-6-21A | 6 | 550 | ||||||
| 18 | 140-7-21A | 7 | 620 | ||||||
| 19 | 159-8-21A | 159 | 210 | 315 | 8 | 4.1 | 34CRMO4 | 560 | ISO9809-1 GB/T5099.1 |
| 20 | 159-9-21A | 9 | 615 | ||||||
| 21 | 159-10-21A | 10 | 675 | ||||||
| 22 | 159-12-21A | 12 | 785 | ||||||
| 23 | 159-12.5-21A | 12.5 | 810 | ||||||
| 24 | 159-14-21A | 14 | 905 | ||||||
| 25 | 159-15-21A | 15 | 960 | ||||||
| 26 | 180-9-21A | 180 | 210 | 315 | 9 | 4.7 | 34CRMO4 | 530 | ISO9809-1 GB/T5099.1 |
| 27 | 180-10-21A | 10 | 575 | ||||||
| 28 | 180-12-21A | 12 | 665 | ||||||
| 29 | 180-14-21A | 14 | 760 | ||||||
| 30 | 180-15-21A | 15 | 805 | ||||||
| 31 | 180-16-21A | 16 | 850 | ||||||
| 32 | 180-18-21A | 18 | 945 | ||||||
| 33 | 180-20-21A | 20 | 1035 | ||||||
| 34 | 180-22-21A | 22 | 1130 | ||||||
| 35 | 232-30-21A | 232 | 200 | 300 | 30 | 5.4 | 34CRMO4 | 1090 | ISO9809-1 GB/T5099.1 |
| 36 | 232-40-21A | 40 | 1265 | ||||||
| 37 | 232-45-21A | 45 | 1355 | ||||||
| 38 | 232-48.2-21A | 48.2 | 1410 | ||||||
| 39 | 232-50-21A | 50 | 1440 | ||||||
| 40 | 219-20-15A | 219 | 150 | 250 | 20 | 5.7 | 37 백만 | 850 | iOS9809-3 GB/T5099-3 |
| 41 | 219-30-15A | 30 | 1040 | ||||||
| 42 | 219-38-15A | 38 | 1260 | ||||||
| 43 | 219-40-15A | 40 | 1300 | ||||||
| 44 | 219-45-15A | 45 | 1490 | ||||||
| 45 | 219-50-15A | 50 | 1640 | ||||||
| 46 | 267-60-15A | 267 | 150 | 250 | 60 | 6.1 | 37 백만 | 1328 | iOS9809-3 GB/T5099-3 |
| 47 | 267-68-15A | 68 | 1487 | ||||||
| 48 | 267-70-15A | 70 | 1527 | ||||||
| 49 | 267-80-15A | 80 | 1725 | ||||||
| 50 | 267-82-15A | 82 | 1750 |
| 아니요. | 유형 | 외부 직경 (mm) | 작업 압력 (바) | 테스트 압력 (바) | 물 용량 (L) | 디자인 벽 두께 (MM) | 재료 | 높이 (mm) | 기준 |
| 1 | 108-2-21 | 108 | 210 | 315 | 2 | 2.8 | 34CRMO4 | 310 | ISO9809-1 |
| 2 | 108-2.5-21 | 2.5 | 375 | ||||||
| 3 | 108-3-21 | 3 | 440 | ||||||
| 4 | 108-3.5-21 | 3.5 | 510 | ||||||
| 5 | 108-4-21 | 4 | 570 | ||||||
| 6 | 108-4.5-21 | 4.5 | 635 | ||||||
| 7 | 108-5-21 | 5 | 700 | ||||||
| 8 | 108-5.5-21 | 5.5 | 765 | ||||||
| 9 | 108-6-21 | 6 | 830 | ||||||
| 10 | 108-6.5-21 | 6.5 | 900 | ||||||
| 11 | 108-7-21 | 7 | 965 | ||||||
| 12 | 140-4-21 | 140 | 210 | 315 | 4 | 3.6 | 34CRMO4 | 400 | ISO9809-1 |
| 13 | 140-5-21 | 5 | 480 | ||||||
| 14 | 140-6-21 | 6 | 550 | ||||||
| 15 | 140-7-21 | 7 | 620 | ||||||
| 16 | 140-7.5-21 | 7.5 | 660 | ||||||
| 17 | 140-8-21 | 8 | 700 | ||||||
| 18 | 140-9-21 | 9 | 760 | ||||||
| 19 | 140-10-21 | 10 | 810 | ||||||
| 20 | 140-12-21 | 12 | 910 | ||||||
| 21 | 159-8-21 | 159 | 210 | 315 | 8 | 4.1 | 34CRMO4 | 575 | ISO9809-1 |
| 22 | 159-9-21 | 9 | 630 | ||||||
| 23 | 159-10-21 | 10 | 690 | ||||||
| 24 | 159-12-21 | 12 | 805 | ||||||
| 25 | 159-12.5-21 | 12.5 | 825 | ||||||
| 26 | 159-14-21 | 14 | 920 | ||||||
| 27 | 159-15-21 | 15 | 980 | ||||||
| 28 | 180-9-21 | 180 | 210 | 315 | 9 | 4.6 | 34CRMO4 | 530 | ISO9809-1 |
| 29 | 180-10-21 | 10 | 575 | ||||||
| 30 | 180-12-21 | 12 | 665 | ||||||
| 31 | 180-14-21 | 14 | 760 | ||||||
| 32 | 180-15-21 | 15 | 805 | ||||||
| 33 | 180-16-21 | 16 | 850 | ||||||
| 34 | 180-18-21 | 18 | 945 | ||||||
| 35 | 180-20-21 | 20 | 1035 | ||||||
| 36 | 180-22-21 | 22 | 1130 |

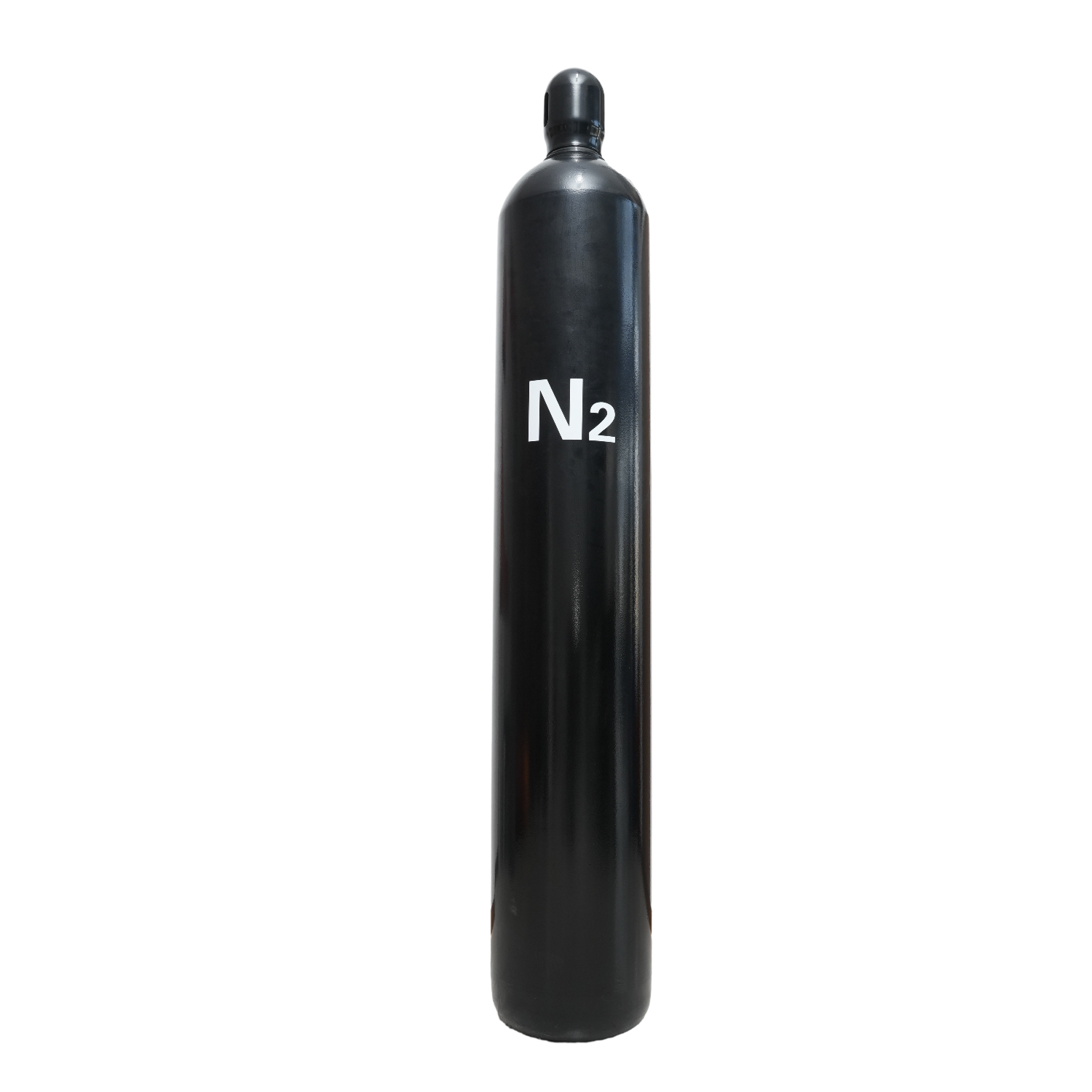

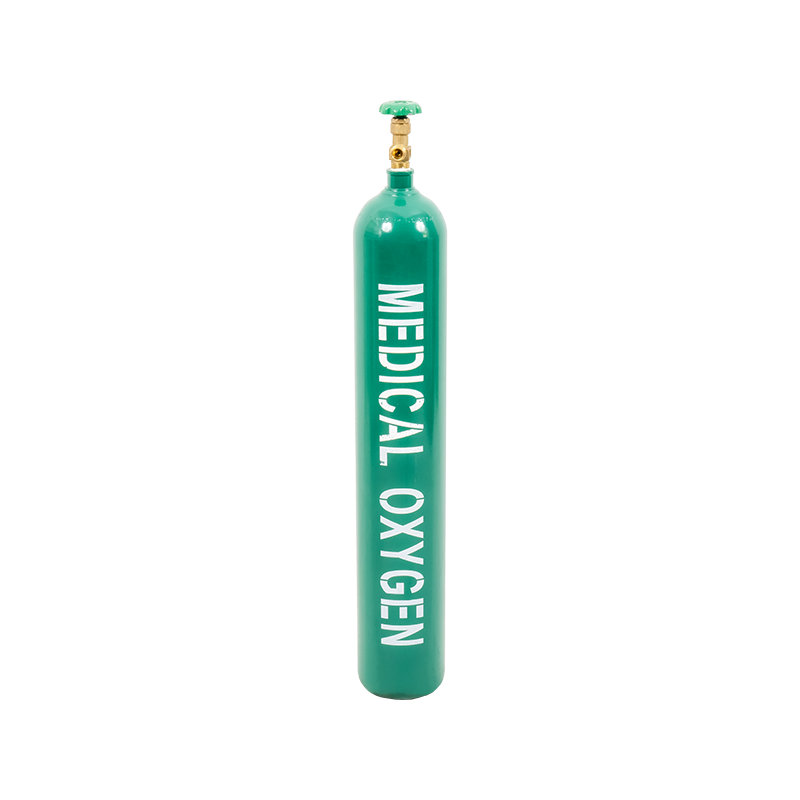

ISO9809-1 가스 실린더는 강철 합금으로 만들어진 고강도 용기이며, 고압 하에서 가스 또는 액체를 함유하도록 특별히 설계되었습니다. 이 강철은 특정 화학 성분 및 열 처리 과정으로 만들어졌으며, 이는 탄소 강철보다 높은 경도, 인성, 내마모성 및 고온 및 압력을 견딜 수있는 능력을 갖습니다. 강철은 단조 또는 압출과 같은 열적 또는 냉간 작업 과정에 의해 원통형 모양으로 형성됩니다. 켄칭, 템퍼링 등과 같은 필요한 기계적 특성을 얻기위한 열처리. 정확한 치수 및 표면 마감을 얻기 위해 가공 및 마감. 가스 실린더가 필요한 모든 표준 및 사양을 충족하도록 검사 및 테스트. ISO9809-1 가스 실린더는 연료 탱크, 유압 시스템 및 랜딩 기어 스트럿과 같은 고압 및 온도를 견딜 수있는 구성 요소에 적합합니다. 고압 가스 또는 액체를 저장하고 운반하는 데 사용되는 고점 및 기타 기계에 사용되는 고압 가스 실린더에 적합합니다.
